MLAG構成について

■MLAGとは

MLAG = Multi-chassis Link Aggregation
- 複数のスイッチへまたがるLAG。
- 2台で仮想的な1台のスイッチのように振舞う。(Active-Activeで動作)

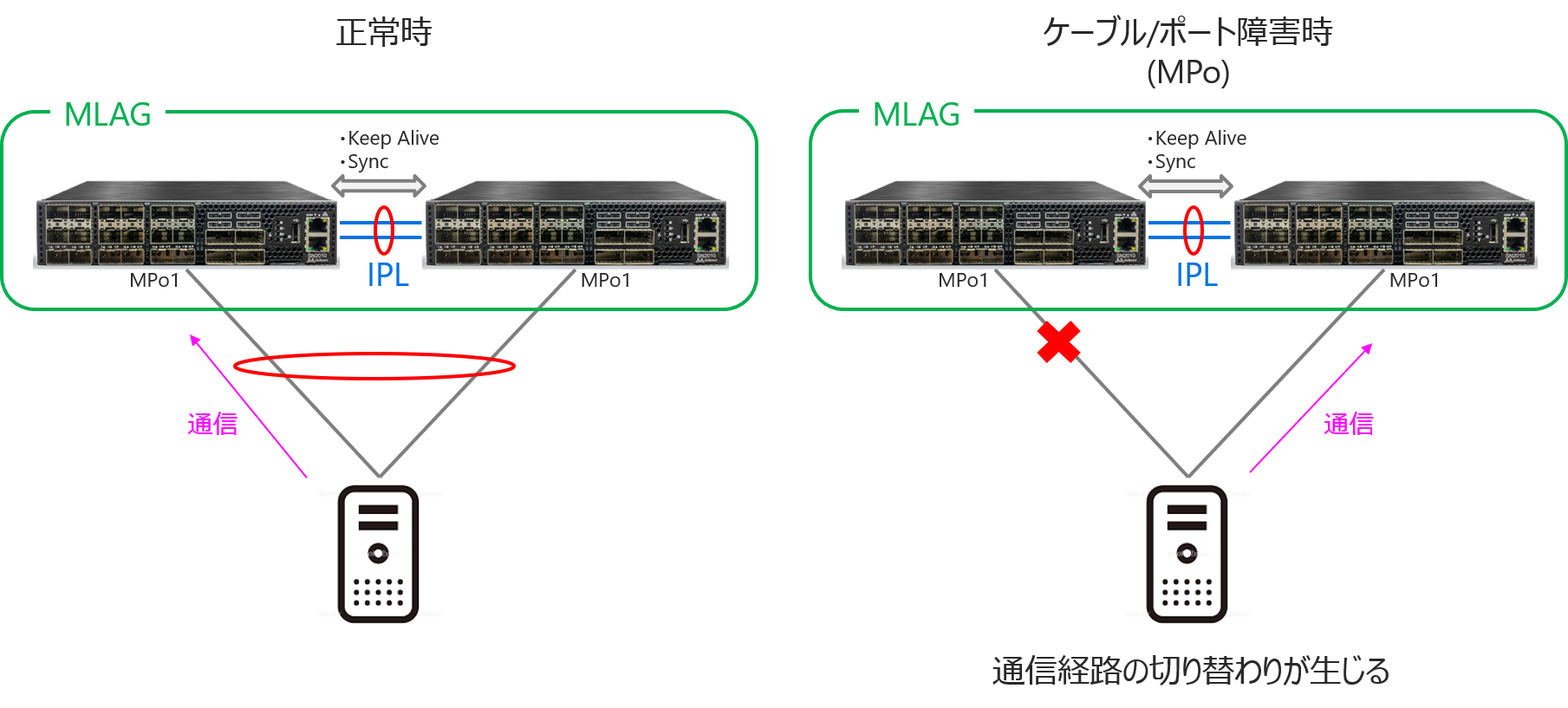

  - 冗長性の向上(L2冗長)
  - リンクを束ねての帯域増強
  - ループが発生しない仕組みとなっており、STPを必要としない
    - MLAGとSTPの併用はOnyx 3.6.6102から可能

◇MLAG構成の例

用語説明

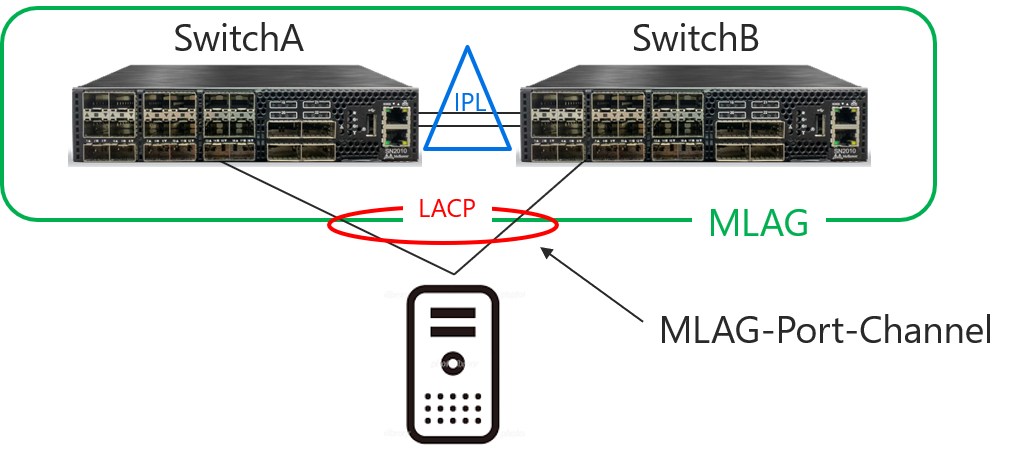

- MLAG Port Channel (MPo)
  - Edgeポート, Switchポート接続用のMLAG用チャネルトグループ
  - イメージ：2台のスイッチをまたいで形成するLAG

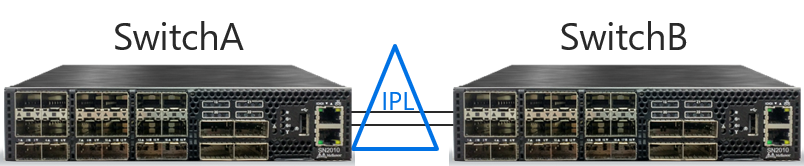

- IPL
  - MLAG制御用のスイッチ間接続リンク
  - keepalive, MAC sync, MLAG port sync, etc
- VIP
  - MLAGピア管理用仮想IPアドレス
  - 管理ポート(mgmt0)を使用

MLAG構成の注意事項

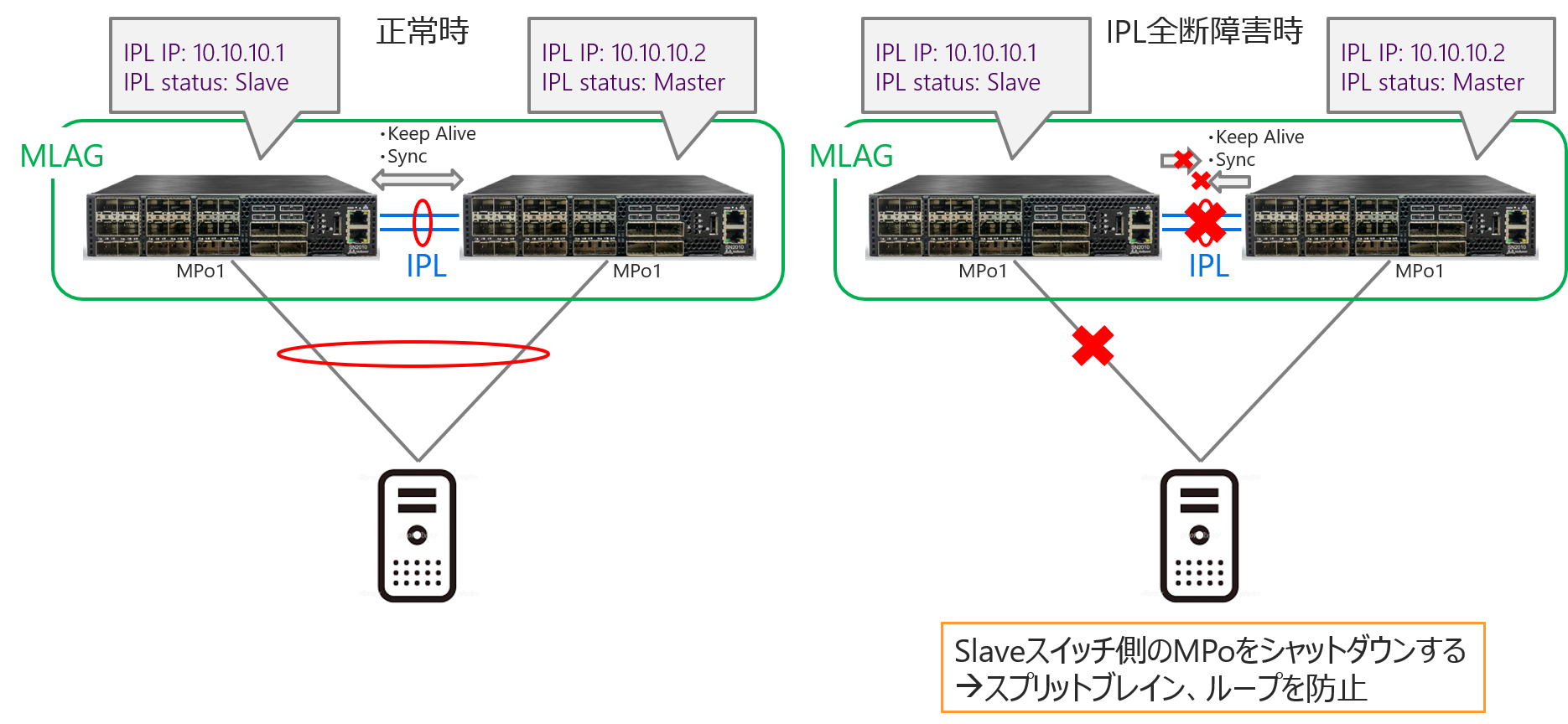

- MLAGペアにはIPLに基づく内部ステータス“Master”、“Slave”が存在
  - VIPステータスとして見える“master”、“standby”とは異なるステータスとなります
- IPLのIP例)
  - SwitchA：10.10.10.1
  - SwitchB：10.10.10.2
  - IPLのIP値が大きい方が“Master”、小さい方が“Slave”となります。
- 上記の場合
  - SwitchB = Master
  - SwitchA = Slave

■MLAG構成の設定方法

◇今回想定している構成

※MLAGペアにおけるスイッチシリコン（SwitchX-2,Spectrum)、及びOSのバージョンは同一のものを使用します。

(1) MLAGプロトコル設定

(SwitchA,B共通)
(config)# no spanning-tree
(config)# ip routing
(config)# lacp
(config)# dcb priority-flow-control enable force
(config)# protocol mlag

(2) IPL設定

(SwitchA,B共通)
(config) # interface port-channel 1
(config interface port-channel 1 ) # exit
(config) # interface ethernet 1/X channel-group 1 mode active
(config) # interface ethernet 1/Y channel-group 1 mode active
※X, Yには実際のポートNo.が入ります。

(config) # vlan 4000
(config vlan 4000) # exit
(config) # interface vlan 4000
(config interface vlan 4000 ) # exit
(config) # interface port-channel 1 ipl 1
(config) # interface port-channel 1 dcb priority-flow-control mode on force

(SwitchA)
(config) # interface vlan 4000
(config interface vlan 4000) # ip address 10.10.10.1 255.255.255.252
(config interface vlan 4000) # ipl 1 peer-address 10.10.10.2
(config interface vlan 4000) # mtu 9216

(SwitchB)
(config) # interface vlan 4000
(config interface vlan 4000) # ip address 10.10.10.2 255.255.255.252
(config interface vlan 4000) # ipl 1 peer-address 10.10.10.1
(config interface vlan 4000) # mtu 9216

※IPLの設定には他のネットワークから独立したセグメントのIP及びVLANを使用してください。

(3) VIP設定

VIPとは？？
- MLAGは2台のスイッチを仮想的に1台に見せる技術
- 管理上、“仮想的な1台”に対して管理用のIPアドレスが必要=VIP (仮想IP)

(SwitchA)
(config)# mlag-vip MLAG ip 192.168.0.230 /24 force
※IPはマネジメントネットワークと同一サブネットとする
※MLAG構成が複数ある場合には、それぞれのペアごとに固有のMLAG-VIP(名前とIP)を割り当てる必要がございます。

(SwitchB)
(config)# mlag-vip MLAG

(4) 対象ポートへのMLAGポートチャネル設定

(SwitchA,B共通)
(config) # interface mlag-port-channel 1
(config interface port-channel 1 ) # exit
(config) # interface ethernet 1/1 mlag-channel-group 1 mode active
※mode on = Static、mode active = LACP となります。
(config) # interface mlag-port-channel 1 no shutdown

(5) MLAG機能の有効化

(SwitchA,B共通)
(config) # mlag no shutdown

(6) MLAGポートチャネルにVLANを割り当てる場合

(SwitchA,B共通)
◆mlag-port-channel 1 を VLAN 1001 に追加
(config) # vlan 1001
(config vlan 1001) # exit

(config) # interface mlag-port-channel 1
(config interface mlag-port-channel 1) # switchport access vlan 1001
(config interface mlag-port-channel 1) # exit

(SwitchA,B共通)
◆mlag-port-channel 2 を VLAN 1002 と VLAN 1003 に追加 (タグ付き)
(config) # vlan 1002
(config vlan 1002) # exit

(config) # vlan 1003
(config vlan 1003) # exit

(config) # interface mlag-port-channel 2
(config interface mlag-port-channel 2) # switchport mode trunk
(config interface mlag-port-channel 2) # switchport trunk allowed-vlan 1002
(config interface mlag-port-channel 2) # switchport trunk allowed-vlan add 1003
(config interface mlag-port-channel 2) # exit

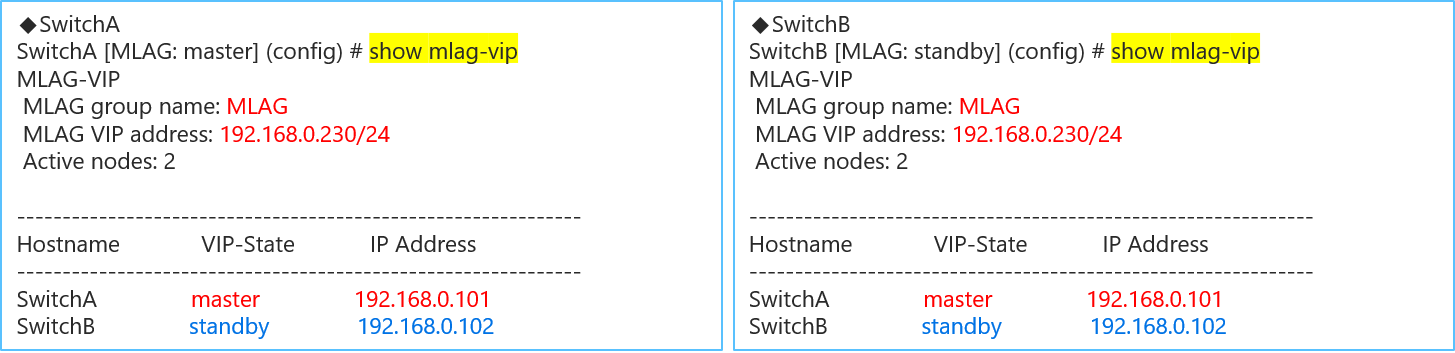

◇ステータス確認

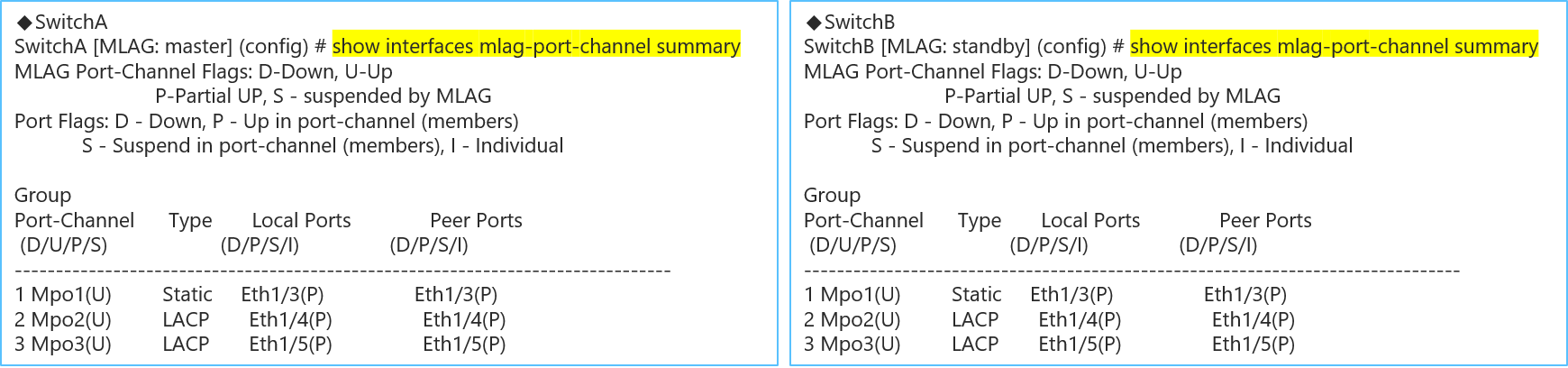

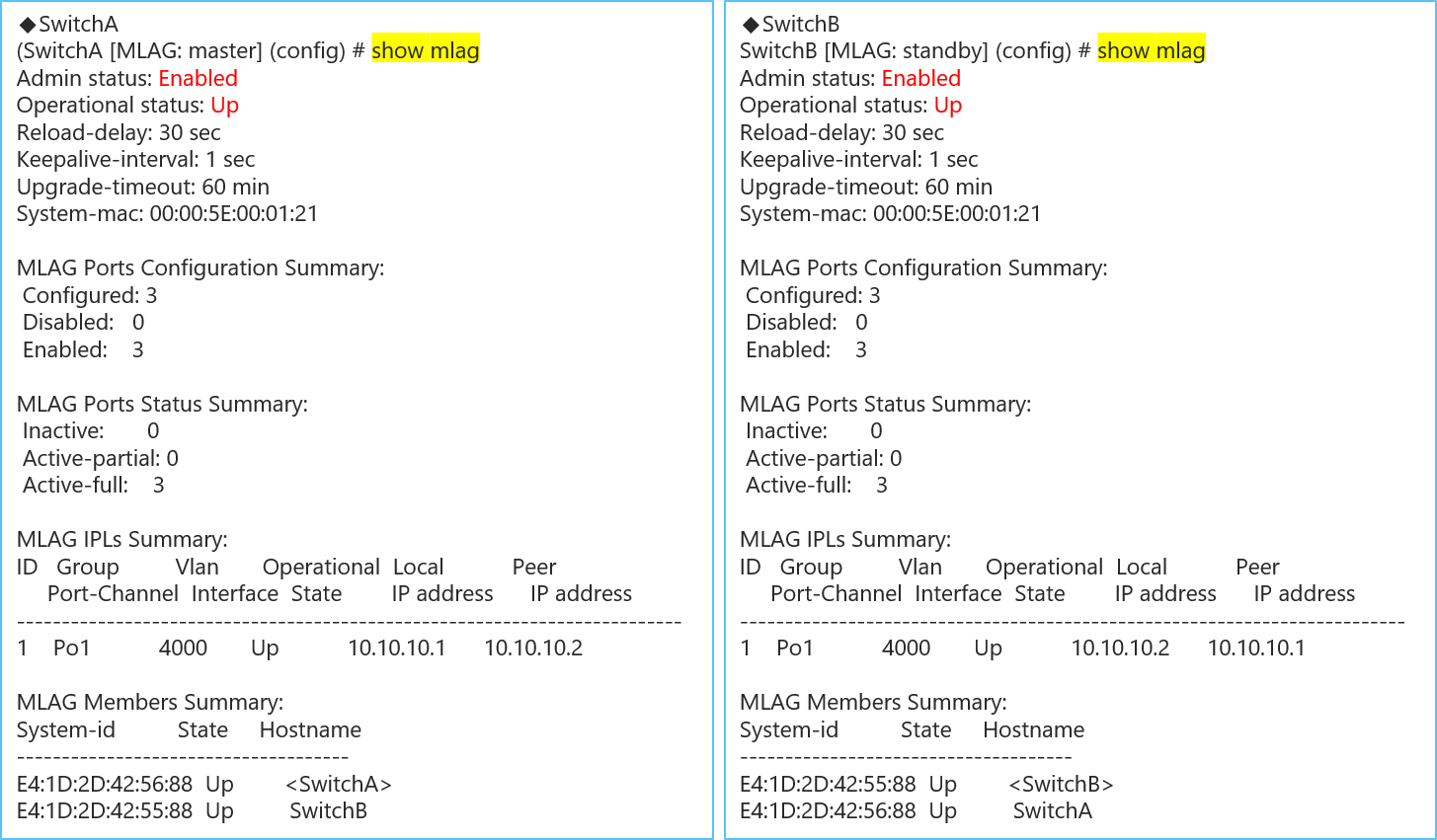

MLAGステータス
